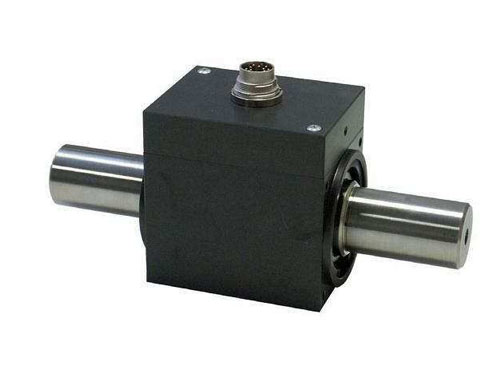

扭矩传感器是采用应变片电测技术 ,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。该传感器可以精确测量各种扭力、转速及机械功率。

扭矩传感器特点：

1. 转矩转速动态测量、供电及信号非接触传递、输出信号数字化。
2. 检测精度高、稳定性好、抗干扰性强。
3.不需反复调零即可连续测量正反转扭矩。
4.既可测量静止扭矩，也可测量动态扭矩。
5.可脱离二次仪表独立使用，输出信号可供PLC、PC直接使用。
6.可根据客户要求非标定制。

     扭矩传感器主要功能及性能指标 ：

扭矩示值误差(Torque indication error)： ＜± 0.2 % F · S
灵敏度 (Sensitivity)： 1±0.2 mv / V
非线性(Nonlinear)： ≤±0.2 % F·S
重复性(Repeatability)： ≤±0.2% F·S
滞后(Lag)： ≤0.2 % F·S
零点飘移（24小时）Zero drift (24 hours) ： ≤0.1 % F·S
输出阻抗(Output impedance)： 1KΩ ±3Ω
绝缘阻抗(Insulation resistance)： >500MΩ
静态超载(Static overload)： 150 %
断裂负载(Breaking load)： 200 %

电源电压(Power supply voltage)：DC±15V±5% ,DC 24V(可选 optional)
转速输出信号：60-2000个脉冲/转(可选)   Speed output signal: 60-2000 pulse / turn(optional)
零转矩频率输出( Zero torque frequency output)：10KHZ
正向转矩满量程频率输出(Positive torque full scale frequency output )：15KHZ
反向转矩满量程频率输出(Reverse torque full scale frequency output )：5KHZ
信号占空比(Signal duty ratio)： （50±10）%
传感器功耗(Power consumption of the sensor)： 4W
使用温度(Temperature when use)： -20 ～ 70℃
相对湿度(Relative humidity)： ≤90%RH
信号输出：10±5KHz (可选4~20mA,0~5V,0~10V信号输出 / 485通讯,通信协议见P12)
Signal output: 10±5KHz(Optional 4 ~ 20mA, 0 ~ 5V, 0 ~ 10V signal output / 485 communication, communication agreement pls. see P12)
量程范围： 0.01N•m~2000K N•m，可以非标定制  Measurement range: 0.01~2000K N•m   Non-standard can customization.
